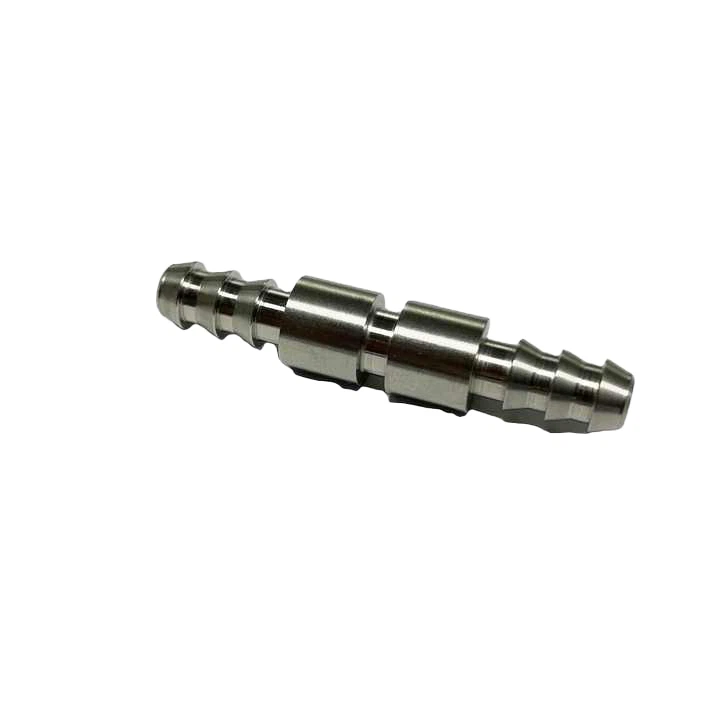

Acoplamientos de desconexión rápida (QD) de refrigeración líquida
Aplicación: refrigeración de centros de datos con IA
Materiales: Acero inoxidable 304
Tolerancia: +/-0.01 mm
Fabricación: 5-mecanizado CNC de ejes
Instalaciones: Japón Mazak QTE-100MSYL
Descripción
Parámetros técnicos
¿Qué son los acoplamientos de desconexión rápida (QD) de refrigeración líquida?
Los acoplamientos de desconexión rápida (QD) de refrigeración líquida son conectores especializados diseñados para su uso en sistemas de refrigeración líquida, que permiten una conexión o desconexión rápida, segura y sin derrames de líneas de fluido sin necesidad de herramientas ni drenar el sistema. Estos acoplamientos se utilizan a menudo en aplicaciones donde el fluido refrigerante debe circular a través de equipos, como computadoras, centros de datos, maquinaria industrial o dispositivos médicos, pero también deben recibir mantenimiento, modificación o reubicación periódicamente sin interrumpir todo el sistema.
Especificaciones del producto de acoplamientos de desconexión rápida (QD) de refrigeración líquida
Los acoplamientos de desconexión rápida (QD) de refrigeración líquida suelen estar fabricados con materiales resistentes a la corrosión y que pueden soportar las demandas específicas de los sistemas de refrigeración. Los materiales comunes incluyenacero inoxidable, latón y plásticos, cada uno de los cuales ofrece ventajas específicas según la aplicación. Por ejemplo, el acero inoxidable y el latón proporcionan una alta durabilidad y una excelente resistencia a la corrosión, mientras que los plásticos son livianos, rentables y no conductores. La elección del material depende de factores como la tolerancia a la temperatura, la resistencia química y el tipo de líquido refrigerante utilizado.
Nuestros QD de refrigeración líquida se pueden personalizar para cumplir con sus requisitos específicos, incluida la selección de materiales, las tolerancias dimensionales y la dureza. Los conectores estándar están hechos deAcero inoxidable 304con un rango de dureza deCDH 22-25, lo que garantiza un rendimiento excelente en entornos de refrigeración típicos. Sin embargo, también ofrecemos opciones de materiales alternativos comoAcero inoxidable 316, aleaciones de cobre y aleaciones de aluminio., con rangos de dureza personalizables para adaptarse a diversas aplicaciones. Estas opciones personalizadas permiten una mayor flexibilidad en el manejo de diversas necesidades de refrigeración, lo que garantiza un rendimiento óptimo en cualquier caso de uso específico.
Dibujo del producto
|
Nombre del producto |
Acoplamientos de desconexión rápida (QD) de refrigeración líquida |
|
Solicitud |
Refrigeración de centros de datos con IA |
|
Materiales |
Acero inoxidable 304 |
|
Dureza |
CDH 22-25 |
|
Tolerancia |
+/-0.01 mm |
|
Fabricación |
5-mecanizado CNC de ejes |
|
Proceso de dar un título |
ISO 9001:2015,ISO 13485 |
|
Instalaciones |
Japón Mazak QTE-100MSYL |
|
Embalaje |
Bolsa de PP o embalaje a medida bajo pedido |
Proceso de fabricación del conector de refrigeración líquida
El proceso de fabricación de acoplamientos de desconexión rápida (QD) de refrigeración líquida implica varias etapas meticulosas para garantizar la precisión y la calidad. Comienza con los componentes sometidos a operaciones de fresado, torneado y taladrado utilizando una máquina CNC de eje Mazak QTE-100MSYL 5-, conocida por su capacidad para producir geometrías complejas con tolerancias estrictas. Después del mecanizado, las piezas pasan por un pulido electrolítico, que no solo mejora el acabado de la superficie al eliminar microrebabas e impurezas, sino que también mejora la resistencia a la corrosión, algo crucial para aplicaciones de refrigeración líquida.
A continuación, los componentes se someten a una limpieza ultrasónica, un proceso que utiliza ondas sonoras de alta frecuencia para eliminar los restos, aceites o contaminantes restantes, asegurando que las piezas estén impecables y listas para el ensamblaje. Durante cada una de estas etapas, se lleva a cabo un riguroso control de calidad, con calibres de clavijas, calibradores y proyectores de perfiles utilizados para verificar la precisión y alineación dimensional. Además, se pueden realizar pruebas de dureza para garantizar que los materiales cumplan con las especificaciones requeridas de durabilidad.
Antes del embalaje final, se lleva a cabo una inspección exhaustiva, que incluye pruebas de fugas para garantizar que los acoplamientos cumplan con los estándares de rendimiento requeridos para la prevención de derrames y la transferencia segura de fluidos. Una vez superados todos los controles de calidad, los acoplamientos se embalan cuidadosamente, a menudo con materiales protectores para evitar daños durante el transporte, y se preparan para su entrega a los clientes.
Flujo de proceso
|
Componentes |
Flujo de proceso |
Nombre del proceso |
maquina usada |
Marca de la máquina |
Equipo de inspección |
|
Conector de refrigeración líquida |
1 |
Entrante |
N/A |
N/A |
1. Calibre de pasador 2. Calibradores |
| 2 |
Molienda |
5-máquina CNC de eje |
Mazak QTE-100MSYL |
Proyectores de perfiles |
|
| 3 |
Torneado |
5-máquina CNC de eje |
Mazak QTE-100MSYL |
Proyectores de perfiles |
|
| 4 |
Perforación |
5-máquina CNC de eje |
Mazak QTE-100MSYL |
Proyectores de perfiles |
|
| 5 |
Pulido electrolítico |
N/A |
N/A |
||
| 6 |
Limpieza ultrasónica |
N/A |
N/A |
||
| 7 |
Inspección y embalaje |
N/A |
N/A |
Video del proceso de fabricación de acoples de desconexión rápida (QD) para refrigeración líquida
Los sistemas de refrigeración líquida se utilizan habitualmente para enfriar maquinaria y dispositivos electrónicos de alto rendimiento de forma más eficiente que los sistemas de refrigeración por aire. Los QD facilitan estos sistemas al proporcionar una forma de conectar o desconectar fácilmente componentes como tuberías, radiadores o bloques de enfriamiento, lo que permite un mantenimiento, reparaciones, actualizaciones o incluso una reconfiguración del sistema rápidos sin tiempos de inactividad prolongados.
Todos nuestros procesos de fabricación se llevan a cabo internamente en nuestra propia fábrica y no se subcontratan. Haga clic en el vídeo a continuación para ver el proceso de mecanizado y la visualización del producto terminado de nuestros conectores de refrigeración líquida.
Servicios personalizados para acoplamientos de desconexión rápida (QD) de refrigeración líquida
Brindamos servicios de mecanizado CNC totalmente personalizados para conectores de refrigeración líquida, adaptados a sus necesidades específicas. Nuestra experiencia incluye el mecanizado de precisión dealuminio, latón y acero inoxidable, con tolerancias tan estrictas como0.01 mmpara una precisión excepcional. También ofrecemos acabados superficiales como anodizado y enchapado para mejorar la durabilidad y la apariencia.
ConISO 9001 e ISO 13485certificaciones, aseguramos los más altos estándares de calidad y confiabilidad.Desde el diseño y el prototipado a plena producción, ofrecemos conectores de alta calidad en los que puede confiar para cualquier sistema de refrigeración líquida.
Preguntas frecuentes
01. ¿Qué son los acoplamientos de desconexión rápida (QD) de refrigeración líquida?
02.¿Cómo previenen los QD de refrigeración líquida los derrames durante la desconexión?
03. ¿Cuáles son las principales aplicaciones de los QD de refrigeración líquida?
Los QD se utilizan ampliamente en diversas aplicaciones de refrigeración líquida, como:
- Centros de datos:Para racks de servidores y hardware que requieren mantenimiento sin causar tiempo de inactividad.
- PC de alto rendimiento:Equipos de juego, estaciones de trabajo y PC personalizados para facilitar el intercambio o el mantenimiento de componentes.
- Equipos industriales:Máquinas con sistemas de refrigeración líquida que requieren una desconexión rápida para su mantenimiento.
- Dispositivos Médicos:Equipos de imágenes médicas y láseres que utilizan refrigeración líquida para regular la temperatura, permitiendo un mantenimiento rápido y seguro.
04. ¿Qué tipos de acoplamientos de desconexión rápida están disponibles?
- QD sin válvula:No tienen válvulas internas y se utilizan en sistemas de baja presión donde los derrames no son una preocupación.
- QD con válvula:Cuentan con mecanismos internos que se cierran cuando se desconectan, minimizando derrames y previniendo fugas.
- QD de descanso seco:Un tipo de QD con válvula que evita que el fluido se derrame en ambos sentidos durante la desconexión, asegurando un proceso de conexión y desconexión completamente seco.
05. ¿Cuáles son las ventajas clave de utilizar QD de refrigeración líquida?
- Mantenimiento rápido:Permite una rápida desconexión y reconexión de los componentes de refrigeración, lo que reduce el tiempo de inactividad.
- Prevención de derrames:Las válvulas incorporadas evitan el derrame de líquidos, protegiendo tanto los componentes como el entorno circundante.
- Eficiencia mejorada:Más fácil de mantener y reemplazar los componentes de refrigeración, optimizando el rendimiento del sistema.
- Diseño modular:Facilita la fácil expansión o reconfiguración del sistema sin necesidad de revisar toda la configuración de enfriamiento.
06. ¿Qué desafíos debo considerar al utilizar QD de refrigeración líquida?
- Costo: Los QD de alta calidad pueden ser más caros pero ofrecen mayor confiabilidad y longevidad.
- Restricción de flujo: Los QD de menor calidad pueden restringir el flujo de líquido, lo que reduce la eficiencia de enfriamiento.
- Compatibilidad: Garantizar que los QD sean compatibles con los tubos, el fluido y los componentes de refrigeración es fundamental para evitar fugas y mal funcionamiento.
